怎么调整武藤写真机RJ900的喷头

2018-03-30handler10860

武藤写真机RJ900也是一款比较有历史的设备了,对于后生接触它可能会有一些不太懂的地方,所以在这小华同学就跟大家分享了RJ900调喷头的详细说明啦。



当发现喷头喷墨正常但打印出的图像质量差时,需要检查喷头位置是否有歪斜,喷头参数是否正确并对其进行必要的校准。 武藤写真机RJ900喷头的调整共分为五步。前三步为机械调整;后两步为参数调整。要注意:先进行机械调整,后进行参数调整。先后次序不能变。



一、HEAD SLANT 1:喷头角度调整。目的是使喷头上同一位置四种颜色的喷孔在Y

方向能够重合在一条直线上。

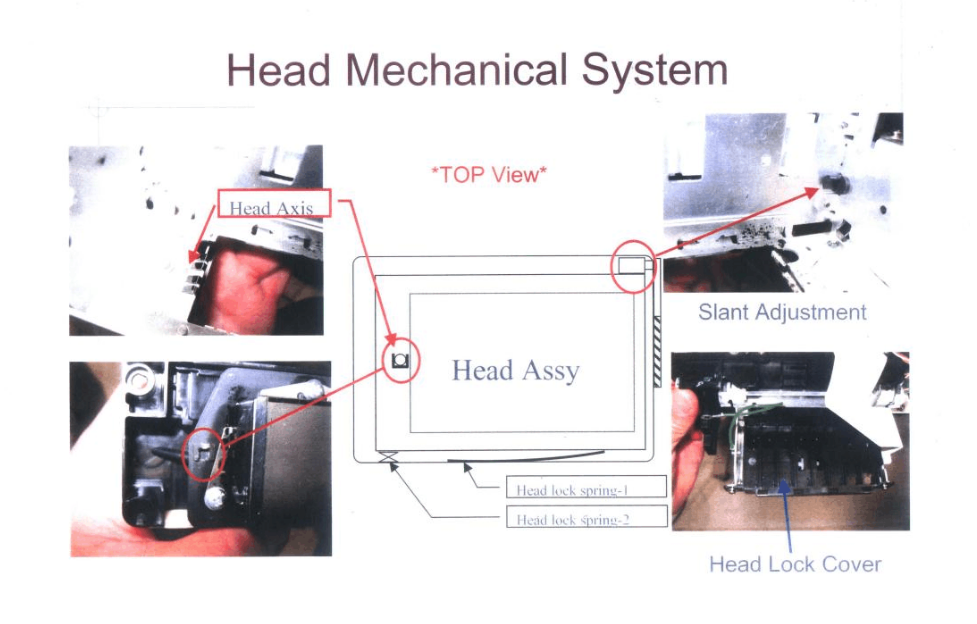

下图是喷头机械系统示意图。调整 Slant-1 时,喷头将以 Head Axis 为轴微微转动。

武藤写真机步骤

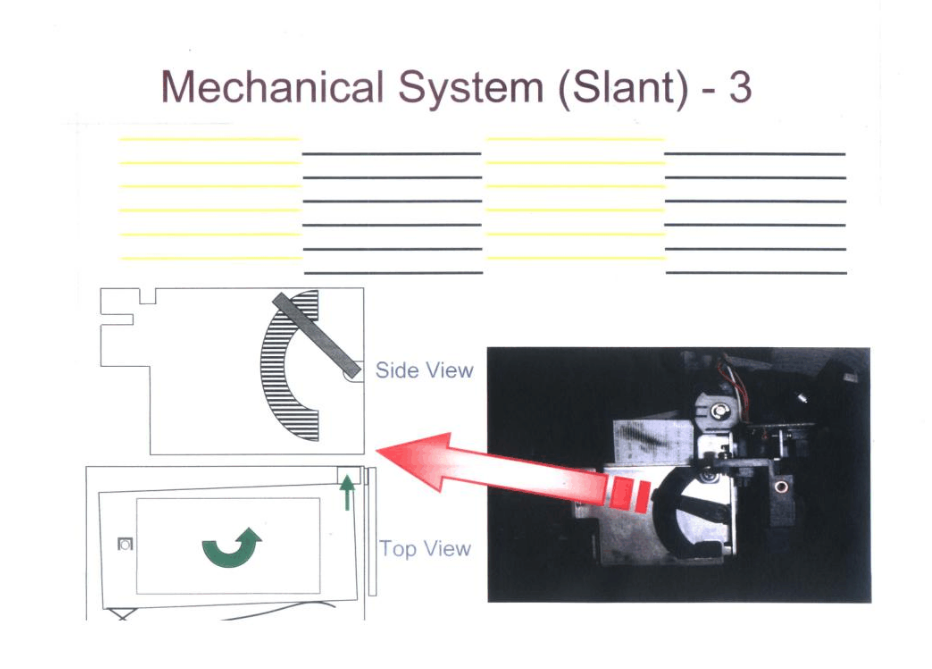

Slant调整杆在小车的右侧,打开小车盖才能看到。下图是调整杆调到最下端时打印

的测试图。

武藤写真机

特别要注意的是武藤写真机RJ900:调整杆一定要从上向下慢慢调整,不能从下向上调整。用放大镜观察时,误差小于半个点即可认为正常。如下图所示。

武藤写真机RJ900操作

二、 HEAD SLANT 2(又称TILT):喷头倾斜度调整。调整每一列喷孔到打印台面的

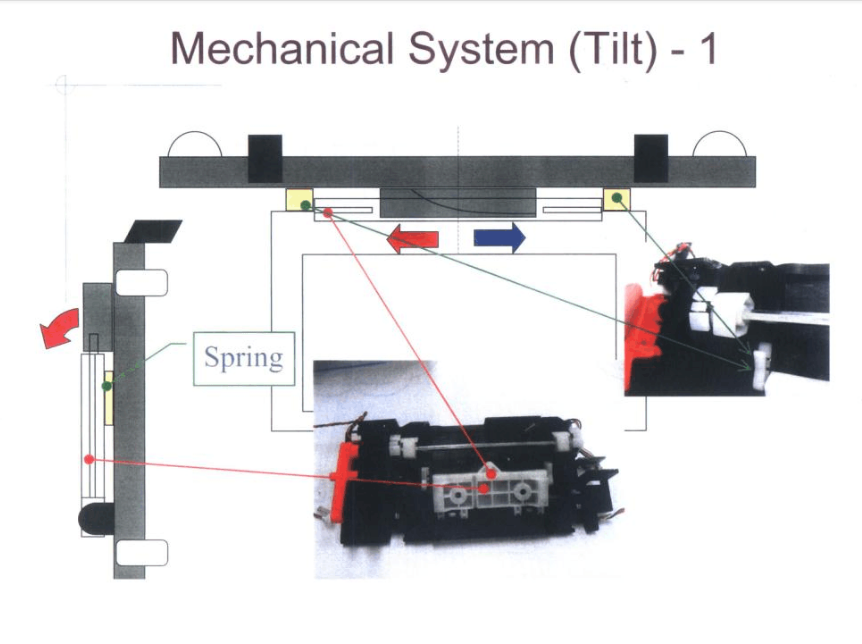

距离,使每一列喷孔的第一个喷孔到台面的距离和第180个喷孔到台面的距离相等。这个调整在MUTOH RJ-8000系列机器上是没有的。 下图是Tilt调整的机械示意图。

武藤写真机RJ900

三、PARALLEL:平行度调整。调整喷头表面与打印台面的平行度,使喷头的一列喷孔

1A)到打印台面的距离和第8列喷孔(4B)到打印台面的距离相等。需要用塞尺测量喷头表面到打印台面的距离。分别用1.3mm1.4mm厚度的塞尺放在打印台面上测量喷头的左侧和右侧。左右两侧1.3mm的塞尺能通过,1.4mm的塞尺不能通过为正常。注意:要在打印台面左中右选三个点分别测量。调整部位见下图。





四、UNID:单向打印调整。以第一列喷孔为基准,调整各列喷孔在X轴方向上打印的

重合性。如下图所示,以第一列喷孔(1A)为基准,调整其他列喷孔参数,使其与1A对齐即可。



喷头高低位置(LOW, HIGH)分别调整,上面7项要调整两次,就是16项了;

另外波形1Wave form 1)和波形2Wave form 2)还要分别调整;武藤写真机单向调整参数一共32项。要说明的是波形1可以用在360dpi/720dpi/1440dpi,而波形2只能用于360dpi 两种波形喷头的移动速度也不同。例如:    CW-Low-1A-1B-1 的含义是     CW—单向面对机器从右手边向左手边方向打印。     Low—喷头高度是在低位。     1A—基准列喷孔。     1B—调整列喷孔。


五、BID:双向打印调整。调整双向打印时在X轴方向上打印的重合性。

下图是双向打印调整的测试图形。只要将图形中的竖线对齐就可以,若用放大镜观察每一排竖线两边的一组四个墨滴应排列成矩形。


调整时首先打印出Bi-D的测试图,并且确定CW方向与CCW方向的误差,然后再修改相应的参数。由于喷头的特性,双向调整只需要调整一列喷孔(1A)的值,每列喷孔就都可以得到适当的调整。所以双向调整只有4个参数。其他列喷孔还要调整CCW值。 双向调整允许的误差范围要小于半个墨滴(Gap A小于半个墨滴)。


按照这五个步骤下来就可以说完成了调整武藤写真机RJ-900的喷头,虽然在步骤上一开始还是不太熟练,但是做操作几次慢慢地就会快起来了啦。
